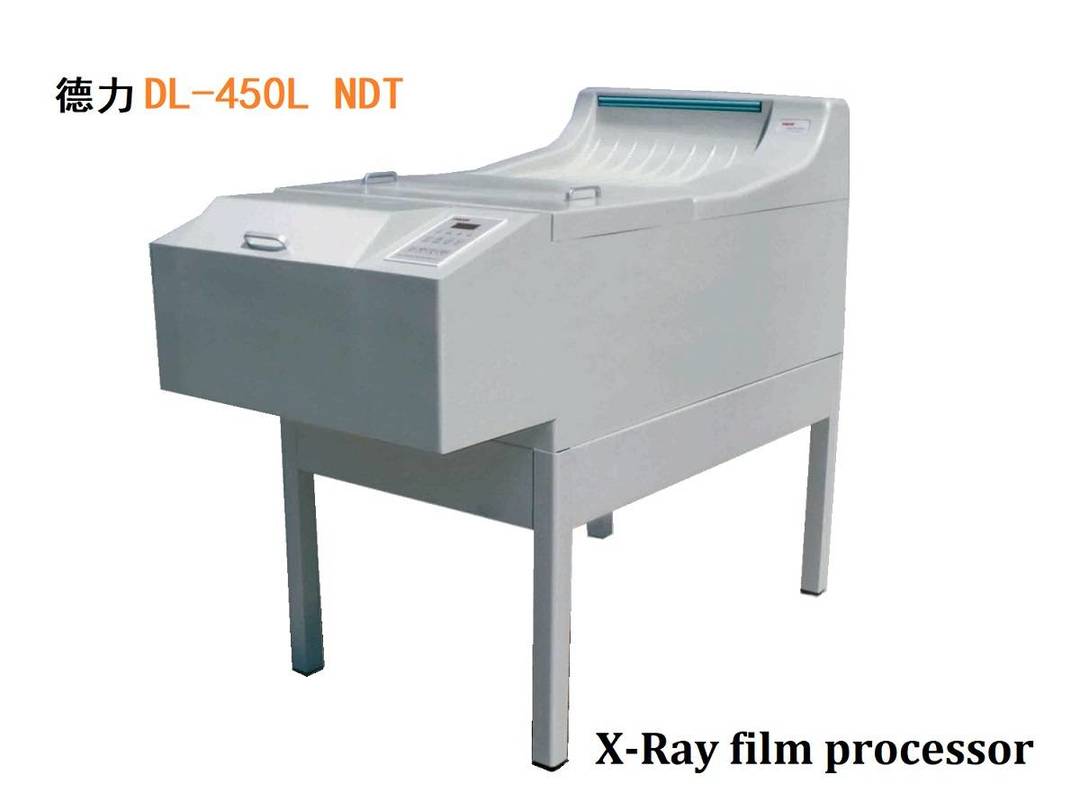

德力DL-450L NDT 工业洗片机

技术亮点：

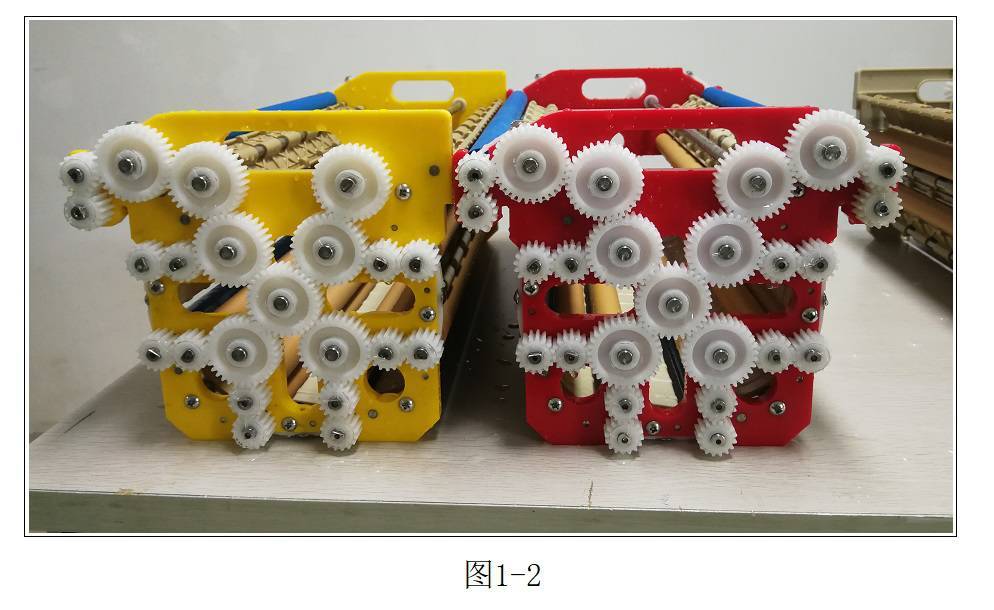

（一） DL-450L NDT的显影、定影轴架采用进口POM材料在高精度CNC加工中心上制作成成型（如图1-2）；轴架的加工精度进一步提高，使胶片与各导向间隙保持一致；胶片运行过程中不与导向产生碰擦，避免胶片在显影槽内产生黑影、黑线；采用高精度PU杜帮材料滚轴，洗片机冲洗长度超过15米的胶片也不会发生跑偏现象。

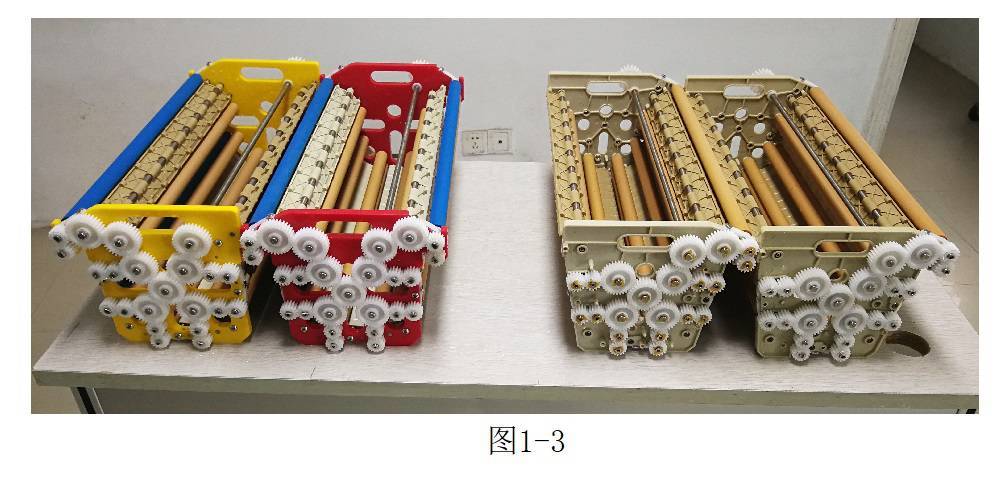

（二）洗片机由于外壳加工误差、滚轴使用中的自然磨损、清洗轴架放回药槽时产生的误差，造成使用过程中轴架稳定性差，适成冲洗X光胶片时，偶尔在胶片上产生导向痕迹、不规则黑影甚至直接产生划伤；DL-450L NDT 洗片机改变了显影、定影、烘干三个架衔接方式如图1-3，从而杜绝了胶片冲洗过程产生上述现象，提高了机器的稳定性。

（三） 烘干风道系统的改良。

      经过我公司的长期观察，烘干系统对胶片冲洗质量有很大关系，根据国内外同行洗片机采用风道管后对胶片冲洗过程中质量变化情况，德力采用了风箱式烘干胶片+PWM控温模式。从实践来看效果非常理想，杜绝现在洗片采用水印，提高洗片质量。

技术参数：

胶片规格：    最小5×10cm  到45cm宽

运行时间：    3.2-16 分钟 (0.1分钟为最小调节单位）

进片速度：    15.5-76.5 cm/min

入片传感器：  四组红外传感器控制进片；

洗 片 量：    354×430mm，50张/小时；（运行时间为7min时，洗片量） ；

药槽容积：    显影13升(配有药水净化装置)、定影25升、水洗13升（四槽）；

补 充 量：    自动测试补充50-500ml/0.3㎡

显影温度：    从20-40℃可调节（最小设置间隔0.1度）

温度稳定装置：超过设定温度1℃时该装置启动，稳定到设定温度停止工作，保证洗片质量

定影温度：    根据显影温度自动调节

烘干温度：    20-70℃

水    温：    常温

耗 水 量：    胶片运行中2L/min

电    源：    AC 200-240V/10A   50/60Hz

重    量：    112 KG

体    积：    125×70×113(含底架) 厘米

★选 购 件：  水洗循环装置，针对使用现场无自来水、水质不良或经常停水的场合使用



增配装置：

· 烘干风量可调系统；

· 加大停显时间；

· 药液净化过滤系统；

· 水洗进水恒温装置；

· 显影液温度超温冷却装置；

· 显影液、定影液和水洗净化过滤装置；

· 免维护大量程补充泵，省去传统补充泵经常更换单向阀和波纹管的烦恼；

· 增加了洗片机内部抽湿排风系统；

· 增设液位报警系统；

· 自动上药功能（洗片机刚开机时将自动检测药槽内显影和定影定液位情况，并自动上药）
